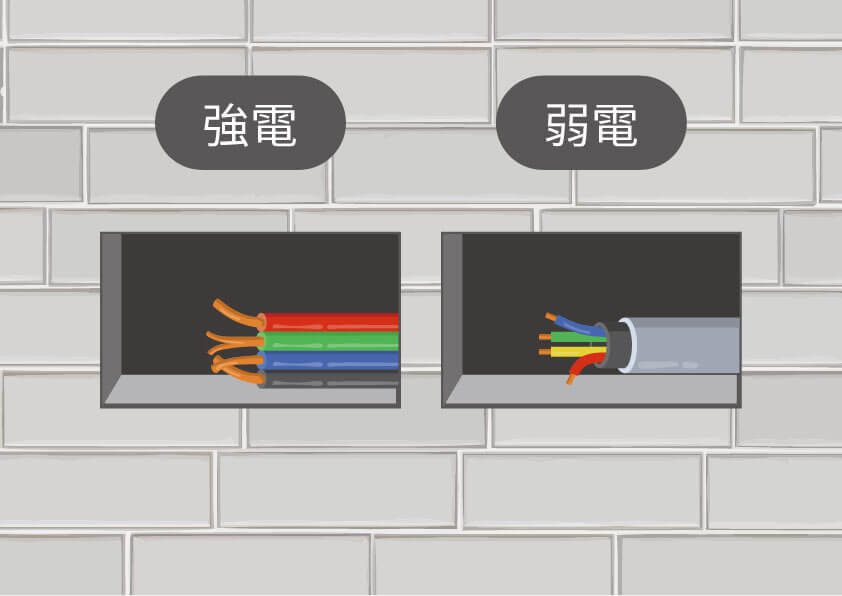

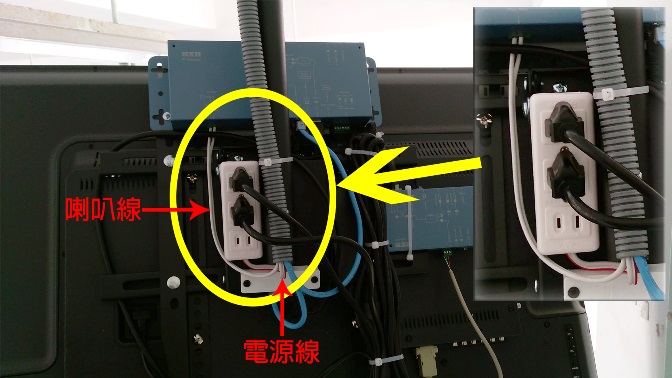

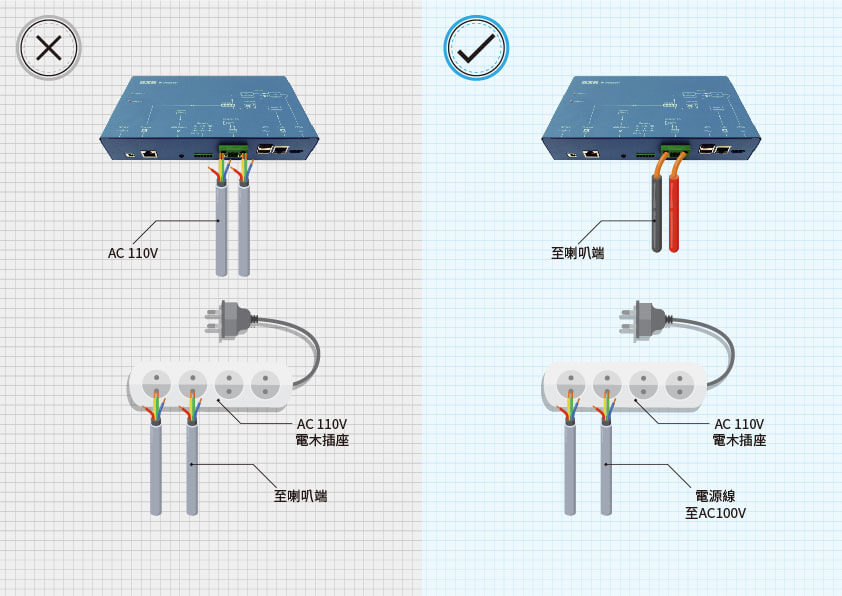

【弱电工程 】小心出人命,弱电强电别再傻傻分不清楚! Post category:技术知识 Post published:2019-05-23 视听工程行业大部分都归属于「弱电工程」类别,但在工程案例中少不了配置电力的项目,您可知道强电与弱电有什麽区别?而您是否有关注过,怎麽样的工序与工法,才能让施工时的工安意外降低,甚至遇到故障排除时能大幅减少查修时间呢? 强电与弱电有什麽不同? 强电其特点是电压高、电流大、功率大、频率低,主要考虑的问题是减少损耗、提高效率。一般是指市电系统、照明系统等供配电系统,包括空调线、照明线、插座线、动力线、高压线等。 弱电其特点是电压低、电流小、功率小、频率高,主要考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度、可靠性。一般来说划分成两类:一类是国家规定的安全电压等级及控制电压等低电压电能,有交流与直流之分,如 24V 直流控制电源或应急照明灯备用电源。另一类是载有语音、图像、数据等的信息源,如音讯、视讯线路、网络线路、电话线路,直流电压一般在 36V 以内。家用电器中的电话、电脑、电视的信号输入(有线电视线路)、音响设备(输出端线路)、广播系统、楼宇自动控制 ( 如门禁和安防 ) 等电器,均为弱电设备。 强电与弱点大致有以下区别: (1) 交流频率不同强电的频率一般是 50Hz(赫),称「工频」,意即工业用电的频率:弱电的频率往往是高频或特高频,以 KHz(千赫)、MHz(兆赫)计。 (2) 传输方式不同强电以输电系统线路传输,弱电的传输以有线与无线之分;无线电则以电磁波传输。 (3) 功率、电压及电流大小不同强电功率以 KW(千瓦)、MW(兆瓦)计、电压以 V(伏)、KV(千伏)计,电流以A(安)、kA(千安)计;弱电功率以 W(瓦)、mW(毫瓦)计,电压以 V(伏)、mV(毫伏)计,电流以 mA(毫安)、uA(微安)计,因而其电路可以用印刷电路或集成电路构成。 视听强电中也有高频(数百 KHz)与中频设备,但电压较高,电流也较大。由于现代技术的發展,弱电己渗透到强电领域,如电力电子器件、无线遥控等,但这些只能算作强电中的弱电控制部分,它与被控的强电还是不同的。 根据弱电传导信号,强电传导电能的根本原则,我们很容易就可以把强电与弱电区分开来了。比如,虽然电动刮鬍刀、手电筒等用电只是两节乾电池(3V),但我们不能因为用电电压电流小,就视为是弱电类,因为传导的是电能而不是信号,所以应该属于强电类。 由上面描述,四者间的关係可以大概这麽阐述: 高压一定包括强电,强电不一定属于高压。低压一定包括弱电,弱电一定属于低压。低压不一定就是强电,强电不一定就是低压。 ( 以上出自每日头条《强电知识大全》https://kknews.cc/zh-tw/home/4qzaeq.html ) 谈了这麽多强电和弱电的相关知识介绍后,强电与弱电在许多案场工程中还是常常会遇到违反施工规范与弱电施工计画书的配线手法,有些状况费点时间即可顺手修正,但有些情况却让人感到棘手。系统配线杂乱无章之外,也严重偷工减料或便宜行事,施工后又难以从表面察觉到缺失点,必需经测试或实际使用后才会發觉,且也可能造成设备的损坏。而这些额外增加的查修工作与时间,往往可以在弱电工程师施工时多费点心思,避免用电的安全疑虑。 以北区某中学使用卡讯 ICP-5100 IP 多媒体影音广播系统的实际案例分享 ICP-5100 承接全校日常作息定时钟声播放、无声文字广播發佈、影音信息發佈及平常各处室业务有声广播功能,并以远程网络连线控制教室端影音显示设备(电视)。在 ICP-5131中,其一频道为数字电视直播、三频道直播 DVD 影音内容 (英听广播使用),三处直播站频道 (Live直播现场影音信息),多重组合的节目源型态,卡讯因而被选为该校的最佳解决方案。 此案场共有 19 间教室与 19 台液晶屏,除了要将影音信号传送至电视外,也要做显示设备控制,因此在施工上将 ICP-5111 解码器与 ICP-TV1 电视电源控制盒安装于电视支架上,在这样的需求之下,就必须重新配置 AC 110V 的电源方能供应设备使用。而在 ICP-5111 解码器中,具备了 Class-D 板,可直接接于 8 欧姆音箱做声音输出,正也因需要 AC 110V 电源线与音箱线的同时,施工期间工程人员在配线规划上轻视了许多须注意的事项,以下简单归纳出几点: 1. 强、弱电使用线材划分不清 (两者都使用平行花线线材配置,未依色系用线)。2. 强、弱电未隔离,紧邻排列共用同一软管内 (未做到区隔与分路设计)。3.强、弱电线材头尾两端未明确标示标记 (两条线都长得一样,无法判别)。 图:案场实际安装线路配置,音箱线与电源线均使用平行花线线材,因而造成线路问题。 在上述提到的三点事项裡,19 间教室施工方法一致,且在最后送电测试前未再次确认情况及未落实施工规范作业上,误将 AC 110V 电源线接至解码器音箱输出连接端口,导致 AC 110V 电压直接导进解码器内的 Class-D 机板,并将两台解码器 IC 晶片烧毁打穿。 针对上述的施工缺失与配线问题,我们提供了案场施工人员线路配置的建议方式: 1. 使用不同线材作颜色配置:採音箱用线一种、电源用线一种的方式,做出区分较不易混淆。2. 作好标线标示: 将配置好的线材两端各用标籤束带等标示清楚,以利施工人员清楚判断。3. 线路区隔或分路:强、弱电各跑独立路线,不共用同一配线管路。 总结:希望能对施工人员与施工品质给予实质的帮助与安全上的宣导,毕竟用电是施工中常常会遇到的项目之一,因此,应该要更加详细了解每一个环节,预防才能胜于治疗。 #弱电工程 #弱电工程師 #弱电系統 #弱电施工计画书 #強弱电建议使用方式 #強电與弱电有什麼不同 #弱电的分类 #视听工程 你可能也喜欢 HDMI讯号延伸不可不知(上) 2019-06-21 请给我传声增益,这才是客户价值的源头! 2019-06-03 AV over IP- 专业影音集成的未来,您不可不知道! 2019-07-09 如何选择适合的会议系统?一文搞懂会议系统的定义、技术、趋势及应用情境 (下) 2021-08-05
